西安熔斷器適用于F-C回路的高壓熔斷器技術特性

2020-06-08 14:28:52

次

熔體的汽化也是需要一些時間，在這一時期內，西安熔斷器電流將提供熔體汽化所需的潛熱。熔體在制造過程中會特意制造狹頸，通過改變幾何尺寸以利于熔斷。熔體在熔化點時由于熱量突然增加使狹頸處電阻迅速上升，同時，達到熔化點時狹頸處截面產生“惡化”也會引起大量的熱量。

狹頸處截面的“惡化”稱作電磁收縮效應，即液態金屬熔體被電流途徑的磁場形成了聚焦?fàn)顟B(tài)，結果使熔體和電弧發生斷裂，此時電流迅速下降，同時電壓迅速上升，在燃弧時間終了時，電弧電壓將大于電源電壓，當電弧熄滅后，電壓即降到電源電壓，電路被開斷。

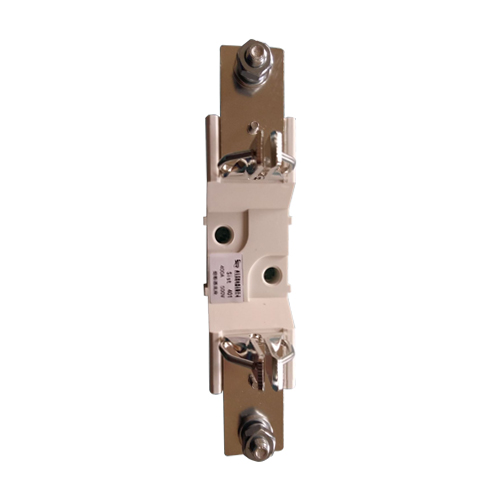

西安熔斷器

在F-C回路中由于保護配合的原因，過載電流正常應由接觸器開斷，西安熔斷器高壓熔斷器基本不會發生這種工作狀態。

短路電流下的工作狀態。熔斷器對短路電流的開斷比較迅速。在短路時，從短路電流通過熔斷器開始至熔體熔化的瞬間為止，熔體為固態，熔體的電阻極其微小，這時通過西安熔斷器的電流等于短路電流。短路時，由于短路電流上升速度快以及電流密度極高，使熔體所有狹頸在幾毫秒內迅速的熔化。

熔體在熔化點時，由于熱量突然增加使狹頸處電阻迅速上升，其中一部分開始汽化以金屬蒸氣的形式向四周噴射，熔化和汽化的瞬間使所有狹頸處像爆炸般產生電弧，這時熱量很少向外傳遞，通常這個狀態為絕熱狀態。
