電動機回路高壓熔斷器的選擇

2021-05-27 10:52:59

次

用于高壓電動機回路的高壓熔斷器，應基于電動機的基本特點進行選擇。以火力發電廠為例，發電廠內電動機一般采用三相異步電動機，其額定電壓按功率劃分。

一般以200kW分界,200kW及以上的電動機為高壓電動機，其額定電壓采用3、6kV或10kV等級；200kW以下的電動機為低壓電動機，其額定電壓一般采用380V等級。FC回路可以為部分高壓電動機供電。

三相異步電動機用途廣泛，種類繁多，一般可按轉子結構、外殼結構使用環境及冷卻方式分類，發電廠內的高壓電動機一般均為鼠籠式、自冷或自扇冷卻式、防護型高壓電動機。

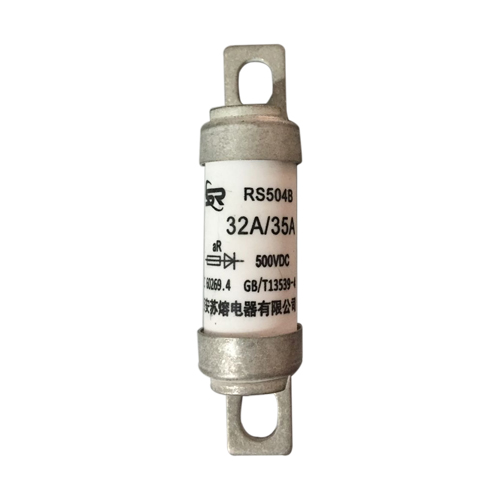

高壓熔斷器

按所拖動的機械負荷不同，火力發電廠內的高壓電動機可分為水泵類電動機、研磨類電動機、皮帶類電動機和風機類電動機。這些不同類別的電動機由于所拖動的機械負荷的不同，有不同的起始靜力矩和阻力力矩，從而影響到電動機的起動電流和起動時間，并對高壓限流熔斷器的選擇造成影響。

工程設計中起動頻次降容系數應由熔斷器生產廠家確認或另行給出，如高壓熔斷器生產廠家有不同規定，按廠家規定執行。在火力發電廠中主要電動機起動頻次極小，另外考慮DLT5153《火力發電廠廠用電設計技術規程》中按冷狀態起動2次校驗電動機容量的要求，起動頻次取可選為2次。

考慮到試運行時的狀態及留有裕度，對于輸煤皮帶等可能較頻繁起動的電動機可考慮取4次或更高。
