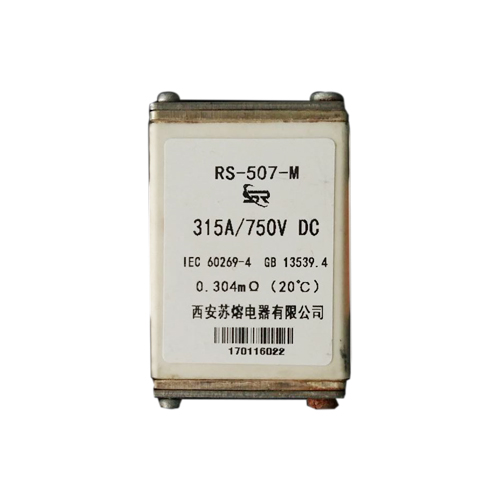

在制造廠給出的熔斷器時間一電流特性曲線上繪出由變壓器滿載電流低壓側電動機自起動產生的過電流以及變壓器勵磁涌流所組成的曲線，然后在其起動電流降至正常電流的拐點上再考慮1.5~2.0的安全系數，低壓熔斷器最近的右邊的那條限流熔斷器時間一電流曲線便是所選擇的熔斷器以容量為1600kVA的變壓器為例，變壓器阻抗電壓U=6%，額定電流為154A。
20和25為變壓器的勵磁涌流，變壓器參數包絡線右側曲線對應的熔斷器即為可以選用的熔斷器，一般選用最靠近的熔斷器以提高保護的靈敏度。
曲線E為綜合保護裝置時間一電流曲線根據這種基于曲線的選擇方法選擇的低壓廠用變壓器容量與某型號熔斷器對應關系。
高壓限流熔斷器的應用范圍受變壓器容量影響，變壓器容量越大，勵磁電流越大，需要選擇的熔斷器額定電流越大當變壓器容量達到一定數值，超出高壓熔斷器的正常規格，無法選擇合適的熔斷器后，FC回路就不再適用。
以某2×600MW機組工程為例，可以采用F-C回路供電的低壓廠用變壓器回路限流熔斷器選擇結果。
由于變壓器容量規格有固定的序列，低壓熔斷器一般熔斷器生產廠家均有按此序列配置的熔斷器選擇表格，工程中也可要求制造廠提供與變壓器容量相對應的熔斷器選擇表，保護變壓器的F-C回路限流熔斷器按表格進行選擇。
