F-C回路設備直流熔斷器的短路耐受能力配合

2021-09-29 17:38:33

次

這個容量上限是按采用熱穩定電流為4kA、4s的真空接觸器得出的，并推薦同樣適用于真空接觸器熱穩定電流為6kA、4s時，這主要是基于DL/T5153《火力發電廠廠用電設計技術規程》中對2000kW及以上電動機和2000VA及以上變壓器有建議裝設差動保護的相關規定。

F-C回路由于熔斷器動作的不可操縱性而不能使用在要求設置差動保護的回路上，當直流熔斷器采用熱穩定電流為6kA、4s的真空接觸器時雖然可以選擇額定電流更大的熔斷器并相應提高供電負荷容量，但對于變壓器來說,1600kVA以上即為2000kVA等級，容量已沒有提升的余地；

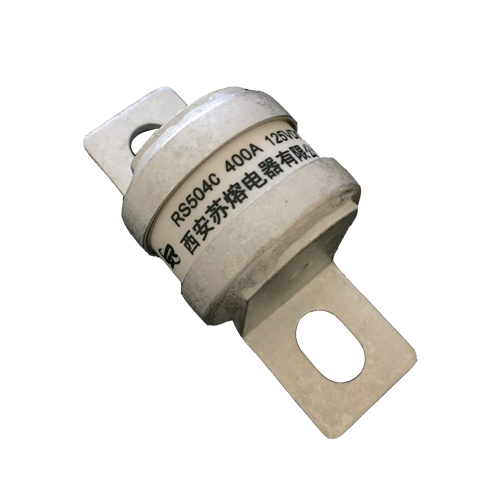

直流熔斷器

而對于電動機，根據目前火力發電廠的輔機情況，容量介于1250~2000kW之間的電動機數量很少，提升電動機回路容量上限的經濟意義不大3kV、10kⅴ電壓等級的高壓熔斷器在電流特性上與6kV等級的差別不大。

當高壓廠用電系統額定電壓為3kV或10kV時，采用FC回路供電的電動機和變壓器的大容量可暫按其額定電流與6kV系統初步確定的1250kW電動機和1600kVA低壓廠用變壓器的額定電流相等原則來初步確定，再根據工程中采用的具體設備規范進行核算和調整。

但實際工程中，真空接觸器制造廠很難給岀按其額定熱穩定值為常數繪制的時間一電流曲線，為保證兩者的熱穩定配合，直流熔斷器也要求熔斷器的時間一電流特性曲線與真空接觸器的熱穩定點之間有一定的距離，留有裕度，這也在一定程度上限制了大電流熔斷器的使用。
