低壓熔斷器操作過電壓分析

2022-06-15 14:50:52

次

截流過電壓。真空接觸器滅弧能力很強，開斷高壓感應電動機空載或額定電流時，低壓熔斷器工頻電流在自然過零前往往提前熄滅，電流突然中斷，形成截流現象。在負載側電感和電容上剩余的磁場能量及電場能量將以過電壓的形式釋放出來。

可以參照斷路器開斷感性負荷的分析方法來分析接觸器截流過電壓的發生過程，為了分析方便，這里將開斷高壓電動機的回路，解析成等值電路。

接觸器開斷瞬間，負載側電動機漏感中及等值電容上儲存的磁場及電場能量將促使負載側電感電容之間發生高頻振蕩。同樣，電源側也發生著電感電容之間的高頻振蕩，只是兩者各自以自身的自振頻率進行振蕩。

負載側等值電容，應考慮電動機聯接電纜的相應的相對地電容及相間電容的存在，因此需要按三相等值電路來進行換算機相對地電容。

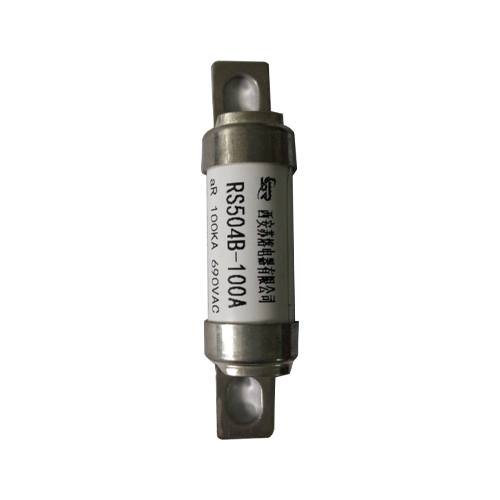

低壓熔斷器

截流瞬間負載側過電壓數值，由兩部分組成，其一是負載側等值電容上的電壓，其二與截流值的大小成正比的電感上的電壓，如果開斷瞬間，低壓熔斷器沒有發生截流，負載側高頻振蕩電壓幅值等于負載側等值電容上的電壓，即電源電壓，過電壓倍數為1。經試算，如果截流值達10A時，振蕩電壓幅值將達到7kV，約為兩倍以下相對地電壓。
